In ống đồng là gì? Cấu tạo, nguyên lý, quy trình và ứng dụng

Mục lục

In ống đồng là công nghệ in lõm hiện đại sử dụng trục in ống đồng mạ crom cao cấp. Phương pháp này tạo ra những bản in sắc nét với độ bền màu tuyệt đối. Đây là giải pháp bao bì không thể thay thế nếu bạn cần sản xuất hàng triệu bản với chất lượng đồng nhất.

Vì sao công nghệ từ thế kỷ 15 này vẫn thống trị ngành bao bì năm 2026? Liệu giá trục in ống đồng là rào cản hay là bài toán kinh tế thông minh? Từ cấu tạo phức tạp của máy in ống đồng đến bí mật quy trình khắc laser, tất cả sẽ được giải mã ngay dưới đây.

In ống đồng là gì? Định nghĩa và đặc điểm kỹ thuật

In ống đồng (Gravure Printing) giống như việc bạn khắc hình ảnh lên một thỏi kim loại, sau đó đổ mực vào các vết khắc đó và ép mạnh lên bề mặt túi để tạo hình.

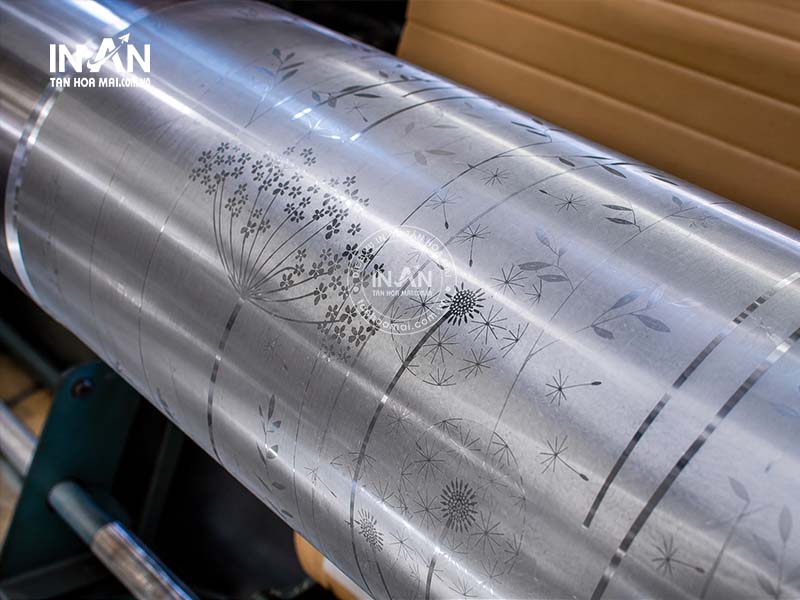

Thay vì in trên bề mặt phẳng như máy in văn phòng, kỹ thuật này sử dụng một chiếc trục in ống đồng hình trụ. Hình ảnh được khắc lõm hẳn xuống bề mặt trục. Khi máy quay, mực sẽ chui vào các lỗ lõm này, một chiếc dao gạt sẽ quét sạch mực thừa phía trên. Cuối cùng máy sẽ ép chặt chất liệu (như túi nilon) vào trục để lấy mực ra. Kết quả là bạn có một bản in cực kỳ sắc nét và bền màu.

Đặc điểm kỹ thuật và ưu thế vượt trội của in lõm

Chi tiết và màu sắc: Tái hiện hoàn hảo các chi tiết nhỏ và hiệu ứng chuyển màu mượt mà. Khả năng phối trộn nhiều màu trong một lần in giúp hình ảnh sống động như thật.
Chất liệu in đa dạng: Hoạt động tối ưu trên các bề mặt khó như màng nhựa (BOPP, PET, PE), giấy và lá kim nhôm mỏng.
Tốc độ sản xuất cao: Máy đạt tốc độ trung bình 200m/phút, chạy liên tục, đáp ứng các đơn hàng từ vài chục nghìn đến hàng triệu sản phẩm.
Độ bền bản in: Mực in ống đồng có độ bám dính cao, chịu được nhiệt độ và độ ẩm tốt, cực kỳ phù hợp cho bao bì thực phẩm và y tế.

Tại sao in ống đồng thống trị ngành bao bì nhựa?

Dù chi phí đầu tư trục in ống đồng ban đầu có vẻ cao, nhưng sự ổn định của nó là tuyệt đối. Bạn in túi thứ nhất hay túi thứ 1 triệu thì màu sắc vẫn y hệt nhau, không bao giờ có chuyện túi đậm túi nhạt.

Đặc biệt, xu hướng năm 2026 hướng tới Waterless Gravure (in ống đồng không nước) sử dụng mực thân thiện môi trường, giúp đáp ứng các tiêu chuẩn xanh mà không làm giảm hiệu suất.

Cấu tạo 3 lớp tiêu chuẩn của khuôn in ống đồng

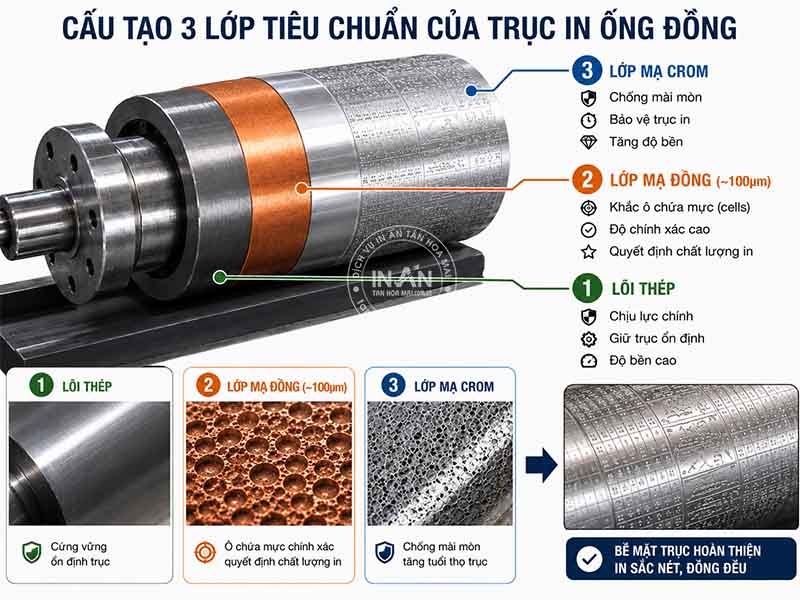

In-ong-dong-tan-hoa-mai-8 — Cấu tạo trục in ống đồng

Một trục in ống đồng tiêu chuẩn không chỉ là một khối kim loại đơn thuần mà là một cấu trúc đa lớp tinh vi:

Lõi thép: Phần nền tảng làm từ thép cao cấp, chịu lực và đảm bảo trục quay chính xác tuyệt đối ở tốc độ cao.
Lớp mạ đồng (~100 microns): Đây là lớp quan trọng nhất, nơi các ô chứa mực được khắc trực tiếp lên. Độ mềm của đồng cho phép khắc laser hoặc điện tử đạt độ sâu và kích thước cực kỳ chính xác.
Lớp mạ crom: Lớp bảo vệ ngoài cùng có độ cứng cực cao. Nó giúp chống mài mòn từ dao gạt mực, giúp trục in bền bỉ qua hàng triệu lượt in mà không thay đổi chất lượng.

Quy trình chế tạo trục in ống đồng chuyên nghiệp

Việc chế tạo trục in ống đồng đòi hỏi sự kết hợp giữa cơ khí chính xác và công nghệ kỹ thuật số.

Quy trình chuẩn 2026 bao gồm các bước:

Xử lý file in: Tách màu và tối ưu hóa dữ liệu để chuẩn bị cho máy khắc.
Mạ đồng – Mài bóng: Lõi thép được mạ đồng dày 100 microns, sau đó mài đạt độ nhẵn và tròn hoàn hảo.
Khắc trục: Sử dụng công nghệ khắc laser hiện đại để tạo ra các ô mực siêu nhỏ. Đây là bước quyết định độ sống động của file thiết kế hộp giấy khi in ra thực tế.
Mạ crom – Kiểm định: Phủ lớp crom bảo vệ, sau đó kiểm tra độ sâu cell và chạy thử trước khi bàn giao.

Lưu ý về chi phí và hiệu quả đầu tư

Mặc dù giá trục in ống đồng ban đầu cao hơn so với bản polymer của in Flexo, nhưng đây là khoản đầu tư thông minh. Công nghệ khắc laser thế hệ mới 2026 giúp kiểm soát hạt mực mịn hơn, tái hiện các dải màu gradient mượt mà.

Đặc biệt, trục in có thể tái mạ và bảo trì để sử dụng trọn đời cho các dòng sản phẩm ổn định, giúp giảm chi phí bao bì về lâu dài.

Nguyên lý hoạt động của kỹ thuật in ống đồng

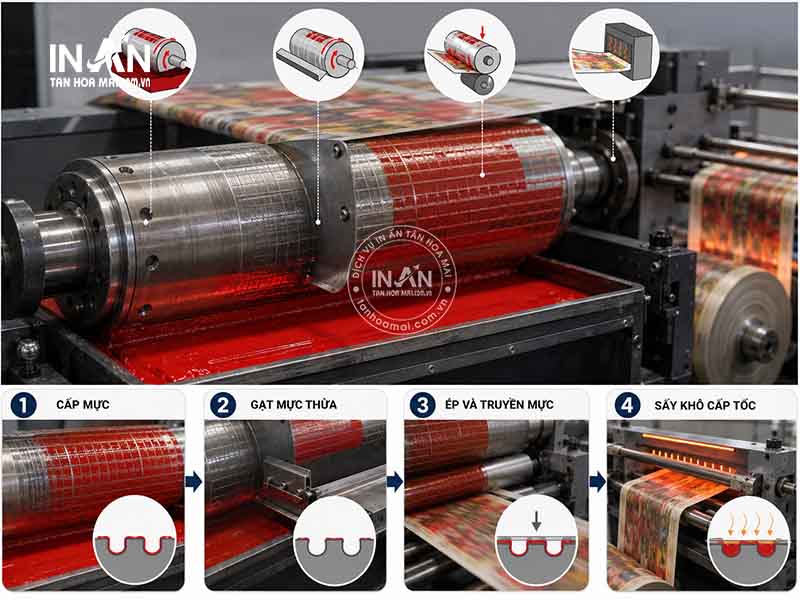

In-ong-dong-tan-hoa-mai-7 — Nguyên lý hoạt động của kỹ thuật in ống đồng

Để tạo ra một bản in hoàn hảo, máy in ống đồng thực hiện liên hoàn các bước sau:

Cấp mực: Trục in quay tròn và lăn qua bể chứa mực. Mực lỏng tràn đầy vào các ô khắc trên bề mặt trục.
Gạt mực thừa: Dao gạt tì sát và gạt sạch lớp mực dư trên bề mặt nổi của trục. Lúc này, mực chỉ còn nằm duy nhất trong các ô lõm đã được khắc định hình. Việc hiệu chỉnh dao gạt chính xác giúp loại bỏ mực thừa triệt để, đảm bảo bề mặt không bị lem nhem.
Ép và truyền mực: Vật liệu in (giấy, màng nhựa…) được dẫn vào giữa trục in và con lăn ép. Dưới áp lực cao, con lăn ép đẩy vật liệu lún sâu vào các ô lõm, giúp mực truyền hoàn toàn sang bề mặt vật liệu.
Sấy khô cấp tốc: Bản in đi qua hệ thống sấy (đèn hồng ngoại hoặc hơi nóng). Mực được làm khô tức thì để chuẩn bị cho lượt in màu tiếp theo hoặc cuộn thành phẩm.

Với tốc độ cao và khả năng cấp mực liên tục. In ống đồng duy trì chất lượng hình ảnh sắc nét, đồng đều ngay cả khi chạy đơn hàng hàng triệu bản. Đây là lý do chính khiến công nghệ này không có đối thủ trong phân khúc bao bì công nghiệp.

Quy trình in ống đồng 7 bước chuẩn công nghiệp

Để tạo ra những sản phẩm bao bì hoàn mỹ. Quy trình in ống đồng phải trải qua các giai đoạn nghiêm ngặt từ khâu chuẩn bị file đến đóng gói thành phẩm.

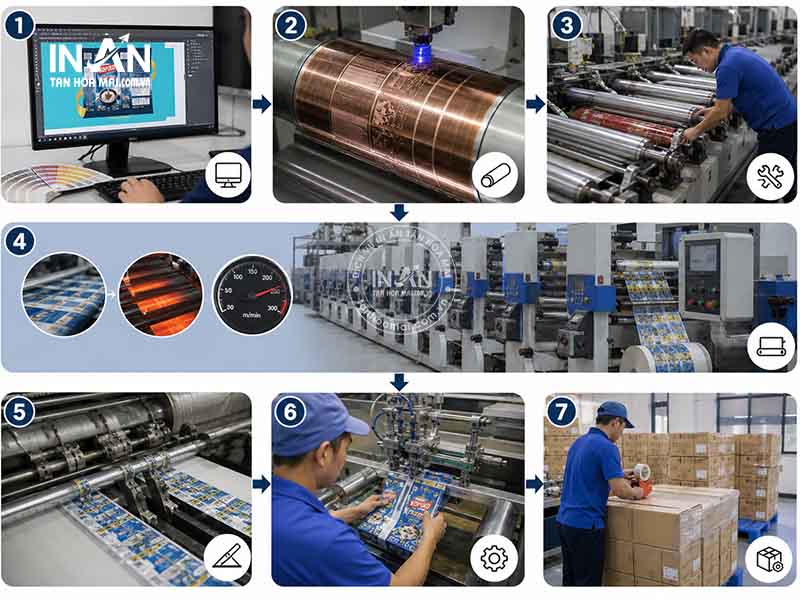

In-ong-dong-tan-hoa-mai-5 — Quy trình in ống đồng

Bước 1: Thiết kế và dàn trang kỹ thuật

Đây là giai đoạn đặt nền móng. Kỹ thuật viên sẽ xử lý file thiết kế sao cho sắc nét nhất.

Yêu cầu: File phải đạt chuẩn 300 DPI và dùng hệ màu CMYK.
Lưu ý: Việc thiết kế tràn lề và khóa định dạng chữ (outline font) giúp bản in không bị lỗi khi đưa vào máy.

Bước 2: Chế tạo và khắc trục in theo từng màu

Dựa trên thiết kế, mỗi màu sắc sẽ được khắc lên một trục in ống đồng riêng biệt (thường làm bằng thép mạ đồng). Các ô khắc được tạo ra bằng công nghệ laser hoặc ăn mòn axit. Phải rà soát độ sâu của vết khắc để tránh hiện tượng in sọc hoặc mất chi tiết màu sắc.

Bước 3: Bố trí máy và căn chỉnh dao gạt

Lắp các trục in vào từng cụm màu trên máy in ống đồng. Kỹ thuật viên tiến hành căn chỉnh lực căng vật liệu và vị trí của dao gạt mực để đảm bảo gạt sạch mực thừa triệt để.

Bước 4: In thử và sản xuất hàng loạt

Trước khi chạy chính thức, máy sẽ in thử vài mét để kiểm tra sự chồng khít của các màu.

Vận hành: Khi màu đã chuẩn, máy sẽ tăng tốc lên đến 200 – 300m/phút.
Sấy khô: Hệ thống sấy hồng ngoại hoạt động liên tục giúp mực khô tức thì, không bị lem màu.

Bước 5: Làm bế – Cắt tạo hình bao bì

Cuộn màng sau khi in được đưa qua máy bế để cắt thành từng miếng hoặc tạo nếp gấp. Các lưỡi dao sắc bén phải cắt đúng vạch định vị để túi không bị lệch khổ hay gãy mép.

Bước 6: Gia công hoàn thiện

Đây là bước lắp ráp thành phẩm như: dán mép túi, gắn quai, cán màng chống ẩm hoặc ép góc. Sử dụng keo dán chất lượng cao và kiểm tra lực ép đều để đảm bảo bao bì không bị bong tróc trong quá trình sử dụng.

Bước 7: Kiểm soát chất lượng và đóng gói

Trước khi xuất xưởng, mọi sản phẩm đều phải qua khâu kiểm soát cuối cùng.

Kiểm tra: Thử độ bền của đường dán và độ bám dính của mực.
Giao hàng: Sản phẩm được bọc màng co, đóng kiện gỗ hoặc thùng carton để đảm bảo an toàn, chống ẩm mốc khi vận chuyển.

Ưu điểm và nhược điểm của công nghệ in ống đồng

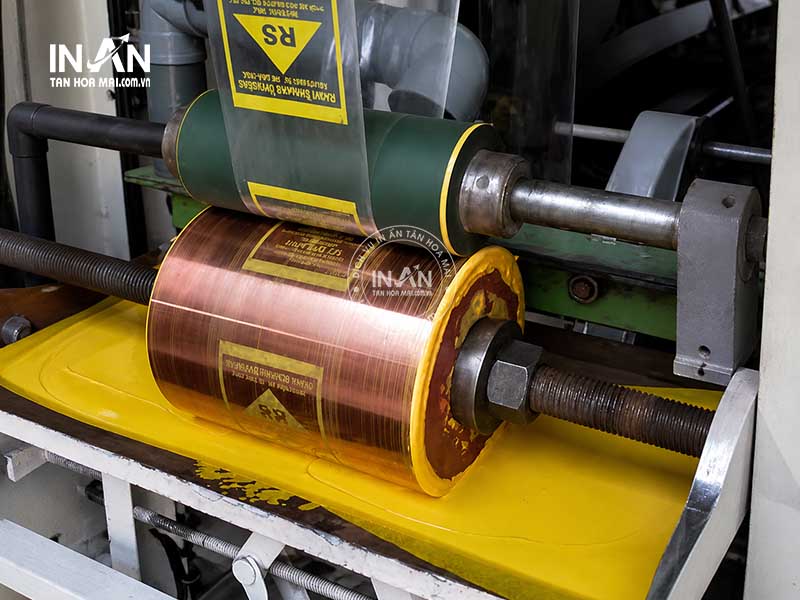

In-ong-dong-tan-hoa-mai-3 — Ưu điểm và nhược điểm của kỹ thuật in ống đồng

In ống đồng là sự lựa chọn hàng đầu cho các chiến dịch bao bì quy mô lớn. Tuy nhiên, để quyết định có nên đầu tư vào phương pháp in ống đồng hay không, doanh nghiệp cần cân nhắc kỹ giữa chất lượng đầu ra và chi phí vận hành ban đầu.

Tiêu chí	Ưu điểm	Nhược điểm
Chất lượng	Độ phân giải cực cao, hình ảnh sống động. In được từ 8 – 10 màu liên tục với độ chính xác tuyệt đối.	Chi phí trục in ống đồng ban đầu rất đắt đỏ, không phù hợp cho các đơn hàng nhỏ hoặc in thử.
Năng suất	Tốc độ in khủng (đạt ~200m/phút), máy chạy liên tục.	Thời gian chuẩn bị và khắc trục lâu (thường mất vài ngày đến một tuần).
Độ bền	Mực in bám dính cực tốt, chống nước, chống bay màu và chịu được môi trường khắc nghiệt.	Tính linh hoạt thấp, rất khó và tốn kém nếu muốn thay đổi thiết kế sau khi đã khắc trục.
Kinh tế	Giá thành trên mỗi đơn vị sản phẩm rẻ nhất thị trường khi in số lượng lớn nhờ khả năng tái bản của trục.	Cần không gian nhà xưởng lớn và hệ thống xử lý khí thải (VOC) để đảm bảo tiêu chuẩn môi trường.

Khi nào bạn nên chọn in ống đồng?

Đừng chỉ nhìn vào chất lượng, hãy nhìn vào con số. Bạn nên ưu tiên máy in ống đồng khi thỏa mãn các điều kiện sau:

Số lượng đơn hàng lớn: Khi tổng diện tích in đạt từ hàng chục nghìn m2 trở lên. Lúc này, chi phí trục in được chia nhỏ, giúp giá thành mỗi bao bì giảm xuống mức tối thiểu.
Vật liệu màng mỏng: Phù hợp nhất cho túi PE, PP, PET hoặc giấy mỏng dùng trong ngành thực phẩm, mỹ phẩm. Mực bám chắc giúp bảo quản sản phẩm bên trong khỏi ẩm mốc và dầu mỡ.
Thiết kế có độ phức tạp cao: Cần độ sắc nét đến từng chi tiết nhỏ nhất hoặc các hình ảnh đồ họa đòi hỏi sự mịn màng về màu sắc.
Dự án dài hạn và lặp lại: Nếu thiết kế của bạn ổn định (ví dụ: bao bì gạo, mì gói, nước giặt), một bộ trục in ống đồng có thể tái sử dụng tới 5 – 10 triệu lượt in, mang lại hiệu quả kinh tế bền vững qua nhiều năm.

So sánh chi phí với in Flexo

In Flexo: Phù hợp đơn hàng nhỏ/vừa, chi phí làm bản polymer thấp (2.000 – 8.000 USD), thay đổi mẫu mã nhanh.
In ống đồng: Vốn đầu tư ban đầu cao gấp 5 – 10 lần Flexo, nhưng tuổi thọ trục in gấp 20 lần. Với những dự án chạy xuyên suốt cả năm, tổng chi phí sở hữu (TCO) của in ống đồng luôn thấp hơn.

Ứng dụng thực tế của công nghệ in ống đồng

In-ong-dong-tan-hoa-mai-4 — Ứng dụng thực tế

In ống đồng rất phổ biến trong lĩnh vực bao bì công nghiệp. Nhờ độ bền màu và tốc độ cao, công nghệ này hiện diện trong hầu hết các ngành hàng tiêu dùng.

Bao bì thực phẩm – Đồ uống: Đây là ứng dụng phổ biến nhất. Các loại túi bánh kẹo, snack, gói mì tôm, cà phê… đều dùng phương pháp in ống đồng trên màng ghép phức hợp để đảm bảo hình ảnh rực rỡ và giữ mùi vị sản phẩm tuyệt đối.
Hóa mỹ phẩm – Tiêu dùng: Các sản phẩm như túi bột giặt (OMO, Ariel), vỏ dầu gội, nước xả vải hay bao bì dược phẩm yêu cầu độ sắc nét cao và chống thấm nước tốt.
Bao bì nông sản: Túi đựng gạo cao cấp, hạt giống hay thức ăn chăn nuôi thường sử dụng màng BOPP in ống đồng ghép vào bao PP dệt để tăng độ bền và tính thẩm mỹ.
Vật liệu trang trí: Công nghệ này còn dùng để in hoa văn tinh xảo lên giấy dán tường, màng phim vân gỗ và giấy gói quà cao cấp.
Màng co – Nhãn mác: Các loại màng co quấn lốc nước giải khát, nhãn màng co chai nước suối luôn ưu tiên in ống đồng để logo không bị biến dạng khi co nhiệt.

Câu hỏi thường gặp FAQ

Số lượng ít có in ống đồng được không?

Không nên. Số lượng tối ưu thường từ 10.000 túi hoặc 200kg màng trở lên. Với số lượng ít, chi phí trục in sẽ khiến giá thành mỗi sản phẩm cực cao, không cạnh tranh được với in kỹ thuật số.

Thời gian sản xuất mất bao lâu?

Trung bình từ 10 – 15 ngày.

Làm trục: 3 – 5 ngày.
In ấn & gia công: 7 -10 ngày.

In ống đồng có an toàn cho thực phẩm?

Rất an toàn. Sử dụng mực không chứa Toluen/Benzene theo tiêu chuẩn 2026. Cấu trúc màng ghép in ống đồng giúp chống ẩm, kháng khuẩn và bảo quản thực phẩm vượt trội so với in thông thường.

Vì sao trục ống đồng đắt hơn các loại khuôn khác?

Do trục được làm từ thép đúc nặng, mạ đồng và phủ crom cứng, khắc bằng laser tinh xảo. Tuy giá cao nhưng trục có thể in được vài triệu lượt, bền hơn gấp nhiều lần bản in Flexo hay Offset.

In ống đồng và in Roto có khác nhau không?

Không. In Roto (Rotogravure) chỉ là tên gọi khác của in ống đồng. Đây là cùng một công nghệ in lõm bằng trục quay liên tục.

Cần lưu ý gì về file thiết kế khi in ống đồng

Phải dùng file vector (AI, PDF), hệ màu CMYK và độ phân giải 300 DPI. Nên thiết kế chữ hoặc nét mảnh ở dạng màu đơn để tránh hiện tượng nhòe màu khi máy chạy ở tốc độ cao.

Máy in ống đồng in được tối đa bao nhiêu màu?

Phổ biến từ 4 – 10 màu. Mỗi màu sắc trong thiết kế tương ứng với một trục in riêng biệt. Để bao bì có hình ảnh sống động nhất, các doanh nghiệp thường chọn in ống đồng từ 7 – 9 màu.
